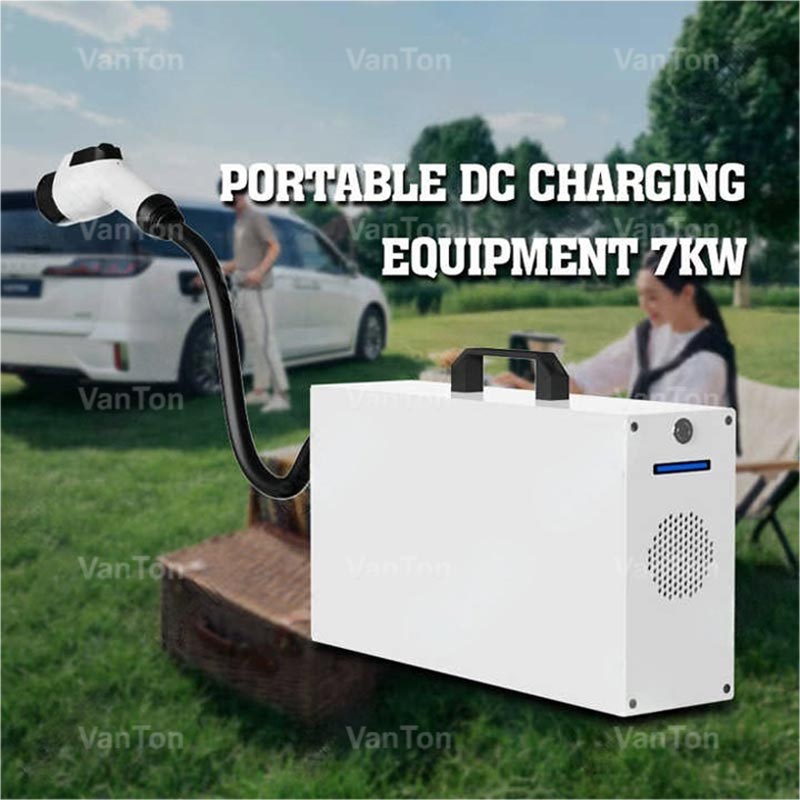

7 kW wasserdichte, kompakte, tragbare Gleichstrom-Ladestation für Elektrofahrzeuge

Die wasserdichte, kompakte, tragbare DC-Ladestation für Elektrofahrzeuge mit 7 kW von VanTon ist ein eigenständiges tragbares Netzteil, das einphasigen Wechselstrom in geregelten Gleichstrom umwandelt und dabei das integrierte Ladegerät vollständig umgeht. Mit OCPP 1.6/2.0-Kommunikation, mehreren Anschlussoptionen, einschließlich CCS, GB/T, CHAdeMO, und umfassenden Schutzfunktionen bietet dieses tragbare 7-kW-Gleichstrom-Schnellladegerät für Elektrofahrzeuge schnelle Ladefunktionen für Haushalte, Werkstätten und abgelegene Standorte ohne feste Installation.

Produktfunktionen

Direkter DC-Ausgang:Die wasserdichte, kompakte, tragbare 7-kW-Gleichstrom-Ladestation für Elektrofahrzeuge liefert sauberen Gleichstrom direkt an die Batterie und eliminiert so Umwandlungsverluste und Wärmeentwicklung im Auto.

Universelle Eingabeakzeptanz:Funktioniert sowohl mit 120-V- (Nordamerika) als auch mit 220-240-V-Stromversorgungen (Europa/Asien) bei 16 A oder 32 A, ohne dass eine manuelle Einstellung erforderlich ist.

Intelligente Konnektivität:Integriertes 4G (optional) und Ethernet mit OCPP 1.6/2.0-Unterstützung ermöglichen Fernstart/-stopp, Abrechnungsintegration und Over-the-Air-Updates.

Multistandard-Bereitschaft:erhältlich mit CCS1-, CCS2-, GB/T- oder CHAdeMO-Steckern; Das standardmäßige 3-Meter-Kabel kann nach Ihren Wünschen angepasst werden.

Status-Feedback in Echtzeit:LED-Anzeigen und ein optionaler LCD-Bildschirm zeigen Spannung, Strom, Leistung und Fehlercodes zur einfachen Fehlerbehebung an.

Sicherheits- und Zuverlässigkeitsschutz

1. Umfassende elektrische Schutzmaßnahmen umfassen Überspannung, Unterspannung, Überstrom, Kurzschluss, Leckage, Erdung, Übertemperatur, Rücklaufschutz, Überspannungsschutz (Blitzschutz) und Isolationsüberwachung. Das Ladegerät schaltet sich automatisch ab, wenn der Isolationswiderstand unter sichere Werte fällt.

2. Die Wasserdichtigkeitsklasse IP54 schützt vor dem Eindringen von Staub und Spritzwasser aus allen Richtungen und ermöglicht einen sicheren Betrieb unter feuchten Außenbedingungen (nicht bei Untertauchen oder starkem Regen).

3. Eine Not-Aus-Taste sorgt für eine sofortige manuelle Abschaltung im Falle einer Anomalie während des Ladevorgangs.

4. Interne Temperatursensoren und aktive Kühlung sorgen für einen stabilen Betrieb bei Umgebungstemperaturen von -20 °C bis 50 °C, mit automatischer Leistungsreduzierung oder Abschaltung bei extremen Temperaturen.

5. Schlagfestes Gehäuse und zugentlastende Kabelverschraubungen schützen interne Komponenten vor Vibrationen und versehentlichem Ziehen.

Tragbares Design

Die wasserdichte, kompakte, tragbare Gleichstrom-Ladestation mit 7 kW für Elektrofahrzeuge bietet echten Plug-and-Play-Betrieb, ohne dass ein Elektriker, eine Wandmontage oder ein Betonfundament erforderlich ist. Schließen Sie es einfach an eine geerdete Steckdose an und beginnen Sie sofort mit dem Laden. Dank seiner kompakten Abmessungen von 475 x 120 x 304 mm und einem Gewicht von unter 10 kg lässt es sich leicht im Kofferraum eines Fahrzeugs verstauen und von einer Person tragen, während der integrierte Tragegriff einen bequemen Transport zwischen Zuhause, Büro und abgelegenen Standorten gewährleistet. Das abnehmbare Ladekabel kann zum Aufbewahren oder Austauschen abgezogen werden, wodurch der Verschleiß während des Transports verringert wird. Der gesamte Aufbau vom Auspacken bis zum Aufladen dauert weniger als zwei Minuten, wobei jeder Schritt durch klare visuelle Anzeigen angezeigt wird.

Vorsichtsmaßnahmen für den Gebrauch

1. Stellen Sie sicher, dass die Eingangsbuchse über eine zuverlässige Erdung verfügt. Verwenden Sie keine ungeerdeten Verlängerungskabel oder Adapter.

2. Vermeiden Sie die Verwendung des Geräts bei starkem Regen, Schnee oder stehendem Wasser. IP54 schützt vor Spritzern, nicht vor Untertauchen.

3. Halten Sie das Gerät von brennbaren, explosiven oder korrosiven Materialien fern und sorgen Sie für eine ausreichende Luftzirkulation um die Kühlöffnungen herum.

4. Betreiben Sie das Gerät nicht in der Nähe starker elektromagnetischer Störquellen wie großen Motoren oder Schweißgeräten, die die Steuerkreise beeinträchtigen können.

5. Überprüfen Sie regelmäßig die internen Klemmenverbindungen auf festen Sitz und die Kabelisolierung auf Verschleiß. Empfohlen alle 6 Monate für stark beanspruchte Geräte.

Maßgebliche Zertifizierungen

CE (Europa):entspricht den LVD- und EMC-Richtlinien für elektrische Sicherheit und elektromagnetische Verträglichkeit.

TÜV Rheinland:Zertifiziert für Produktsicherheit und Leistung nach strengen deutschen Prüfstandards.

UL (USA):erfüllt die US-Sicherheitsanforderungen für elektrische Geräte (auf Anfrage für entsprechende Modelle erhältlich).

SAA (Australien):zugelassen für australische/neuseeländische elektrische Sicherheitsstandards.

PSE (Japan):entspricht dem japanischen DENAN-Gesetz für elektrische Produkte.

CCC (China):obligatorische obligatorische China-Zertifizierung für den Zugang zum Inlandsmarkt.

BS (Großbritannien):entspricht den britischen Standards für die Sicherheit von Steckern und Steckdosen (sofern zutreffend).

FAQ

F: Kann dieses Ladegerät bei Regenwetter verwendet werden?
A: Die Schutzart IP54 ermöglicht Schutz vor Spritzwasser, leichter Regen ist also in Ordnung. Verwenden Sie es jedoch nicht bei starkem Regen oder an Orten, an denen sich Wasser ansammeln kann, und schützen Sie den Netzstecker stets vor Feuchtigkeit.

F: Wie lange dauert das Aufladen eines typischen Elektrofahrzeugs?
A: Mit einer Leistung von 7 kW sorgt die wasserdichte, kompakte, tragbare Gleichstrom-Ladestation mit 7 kW für Elektrofahrzeuge für eine Reichweite von ca. 40–50 km pro Stunde. Eine volle 60-kWh-Batterie würde etwa 8 bis 9 Stunden dauern, ideal zum Aufladen über Nacht oder am Arbeitsplatz.

F: Funktioniert es mit allen Elektroautomodellen?
A: Ja, der Ausgangsspannungsbereich von 200-1000 V DC deckt sowohl 400-V- als auch 800-V-Systeme ab. Mit austauschbaren CCS-, GB/T- oder CHAdeMO-Steckern ist es mit über 99 % der aktuellen Elektrofahrzeuge kompatibel, darunter Tesla, Volkswagen, BMW, NIO, BYD und mehr.

Parameterblatt

Bedienungsanleitung

1. Schließen Sie die Eingangsstromversorgung an

Stecken Sie den AC-Eingangsstecker in eine geerdete Netzsteckdose. Sorgen Sie für eine feste und sichere Verbindung.

2. Schließen Sie die Ladepistole an

Richten Sie den Kopf der Ladepistole am Ladeanschluss des Fahrzeugs aus und drücken Sie ihn fest hinein, bis der Verriegelungsmechanismus einrastet. Stellen Sie sicher, dass die Verbindung sicher ist.

3. Starten Sie das Ladegerät

Drücken Sie den Netzschalter am Bedienfeld der Maschine. Das Display (oder die Kontrollleuchte) schaltet sich ein, das System führt einen Selbsttest durch und erkennt automatisch das Fahrzeugprotokoll.

4. Beginnen Sie mit dem Laden

Sobald das Display „Standby“ oder „Bereit zum Laden“ anzeigt, beginnt das Gerät automatisch mit dem Laden (wenn ein manueller Start erforderlich ist, drücken Sie die „Start“-Taste).

5. Beenden Sie den Ladevorgang

Nachdem der Ladevorgang abgeschlossen ist, tippen Sie auf dem Bildschirm auf die Schaltfläche „Herunterfahren“ (oder „Stopp“). Das System stoppt die Ausgabe und beendet den Ladevorgang.

6. Trennen Sie die Verbindung

Ziehen Sie zuerst den Ladepistolenkopf ab (drücken Sie den Entriegelungsknopf, bevor Sie ihn herausziehen).

Ziehen Sie dann das Eingangsnetzkabel ab und bewahren Sie die Kabel ordentlich auf.

Verpackungsinformationen

Kastenabmessungen

Länge: 52,5 cm

Breite: 27,0 cm

Höhe: 35,4 cm

Gewicht

Bruttogewicht (einschließlich Hauptgerät, Kabel und Standardzubehör): ca.20 kg

Verpackungsmaterial

Hochfeste doppelwandige Wellpappschachtel mit stoßdämpfender Innenpolsterung (z. B. expandiertes Polyethylen oder umweltfreundliches Zellstoffformteil), um das Produkt während des Transports wirksam zu schützen.

Inhalt der Box

Aufladen des Hauptgeräts × 1

Ladepistolenkabel × 1

Eingangsnetzkabel × 1

Benutzerhandbuch/Konformitätsbescheinigung × 1
